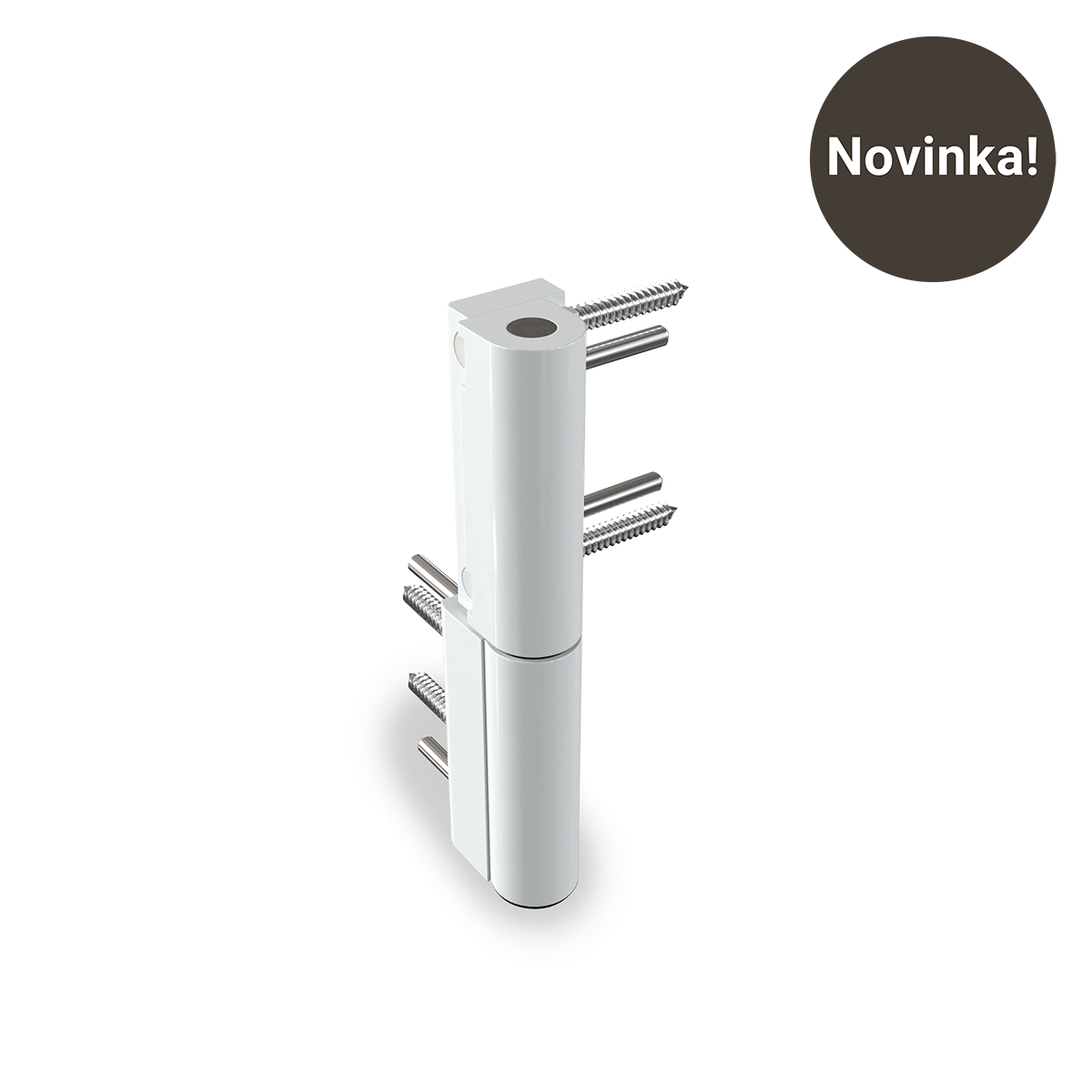

Závesy KT-RKV sa pripevňujú, ako je pri valcových závesoch bežné, do kovacej drážky v krídle. Podľa prevedenia použitých profilov unesú trojdielne závesy až 120 kg, dvojdielne závesy - pokiaľ sú pomocou kolíkov a samozávrtných skrutiek upevnené do výstuhy rámového profilu - unesú 90 kg. Dr. Hahn ponúka aj variant s krátkymi kolíkmi len do plastu a so samozávrtnými skrutkami - potom závesy unesú len 80 kg.
Jednoduchá montáž v dielni aj nastavenie na stavbe
Zavesenie aj zvesenie krídla je pri trojdielnych závesoch neobvykle jednoduché. Horná rámová časť závesu sa totiž nechá nasadiť aj sňať bez toho, aby bolo potrebné povoľovať pripevňovacie skrutky. Trojdielny záves sa zavesí ako dvojdielny až potom sa nasadí a zaistí horná rámová časť. To je veľká výhoda pre pracovníkov na stavbe. Snímateľná rámová časť uľahčuje aj vyvesenie dverí pri nízkom nadpraží.
Nastavenie v šiestich smeroch pri zavesenom krídle: • vo zvislom smere ± 3 mm • vo vodorovnom smere ± 3 mm • prítlak na tesnenie ± 1 mm
Oblasti použitia
vchodové dvere
vedľajšie dvere
bytové dvere
funkčné dvere, napr. na únikových cestách
Materiál
Vyrobené z presne pretlačovaných duralových tyčí
Spôsob upevnenia
Pripevnenie závesu na profily pomocou dodávaných pripevňovacích skrutiek
Prevedenie
Rozsahy presadenia: 16,5 – 26,0 mm
Nosnosť
V závislosti na použitých profiloch: s dlhými kolíkmi max. 90 kg, s krátkymi kolíkmi max. 80 kg.
Nastavenie
Pri zavesenom krídle plynule v 6 smeroch: • Nastavenie vo vodorovnom smere plynulo ± 3 mm • Nastavenie vo zvislom smere plynulo ± 3 mm • Nastavenie prítlaku na tesnenie plynulo ± 1,0 mm
Farebné prevedenie
V odtieňoch podľa RAL
Kovacia drážka 16 / 3,0 mm a 16 / 3,5 mm / Adaptér s dlhými kolíkmi
Pomocou skrutiek
Pomocou samozávrtných skrutiek
Pomocou skrutiek
K80110101 = EV1 čierne plastové diely
K801G0101 = RAL 9016 biele plastové diely
K80190101 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Pomocou samozávrtných skrutiek
K80110001 = EV1 čierne plastové diely
K801G0001 = RAL 9016 biele plastové diely
K80190001 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Kovacia drážka 24 / 4,0 mm / Adaptér s dlhými kolíkmi
Pomocou samozávrtných skrutiek
Pomocou samozávrtných skrutiek
K80210001 = EV1 čierne plastové diely
K802G0001 = RAL 9016 biele plastové diely
K80290001 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Kovacia drážka 16 / 3,0 mm a 16 / 3,5 mm / Adaptér s krátkymi kolíkmi
Pomocou samozávrtných skrutiek
Pomocou samozávrtných skrutiek
K80110002 = EV1 čierne plastové diely
K801G0002 = RAL 9016 biele plastové diely
K80190002 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Certifikát CE
KT-RKV, 2-dielný: 4 7 6 0 1 0/4 (5*) 1 13
Druh
Ikona
Trieda
Význam
Trieda užívania
4
Trieda 4: Veľmi silná prevádzka. Závesy pre dvere s frekventovanou a náročnou prevádzkou.
Životnosť
7
Trieda 7: 200.000 cyklov (iba dverné závesy)
Hmotnosť testovaného krídla
6
Trieda 6: hmotnosť skúšaných dverí je 120 kg
Požiarná odolnosť
0
Trieda 0: nevhodné pre protipožiarné a dymotesné dvere (EN 1634-1)
Bezpečnosť
1
Základné požiadavky na bezpečnosť použitia musí spĺňať všetky pásky. Preto tu existuje iba trieda 1.
Odolnosť proti korózii
0/4 (5*)
Trieda 0: Žiadna ochrana proti korózii/Trieda 4: 240 hodín testu soľným postrekom (Trieda 5: 480 hodín testu soľným postrekom*)
Odolnosť proti vlámaniu
1
Trieda 1: vhodné pre dvere odolné voči vlámaniu. Záleží ale na posúdení odolnosti celej konštrukcie dverí.
Bandklasse
13
Trieda 13: závesy v tejto triede spĺňájú požiadavky pre veľmi silnú a náročnú prevádzku
Klasifikácia KT-RKV 2-dielny
Klasifikácia 4 7 6 0 1 0/4 (5*) 1 13 udáva: záves pre veľmi vysoké namáhanie (4); skúšaný na 200.000 (7) cyklov pre zaťaženie 120 kg (6); nie je vhodný pre protipožiarne (0) dvere; piata pozícia (1) na bezpečné používanie dverí; vysoká odolnosť proti korózii (4); vhodný pre dvere odolné proti vlámaniu (1); trieda závesov (13).
*) Protikorózna trieda podľa normy DIN EN 1670:2007. Trieda 0 = bez povrchovej úpravy. Trieda 4 = vysoká odolnosť. Trieda 5 = veľmi vysoká odolnosť pri použití špeciálnych farieb.
