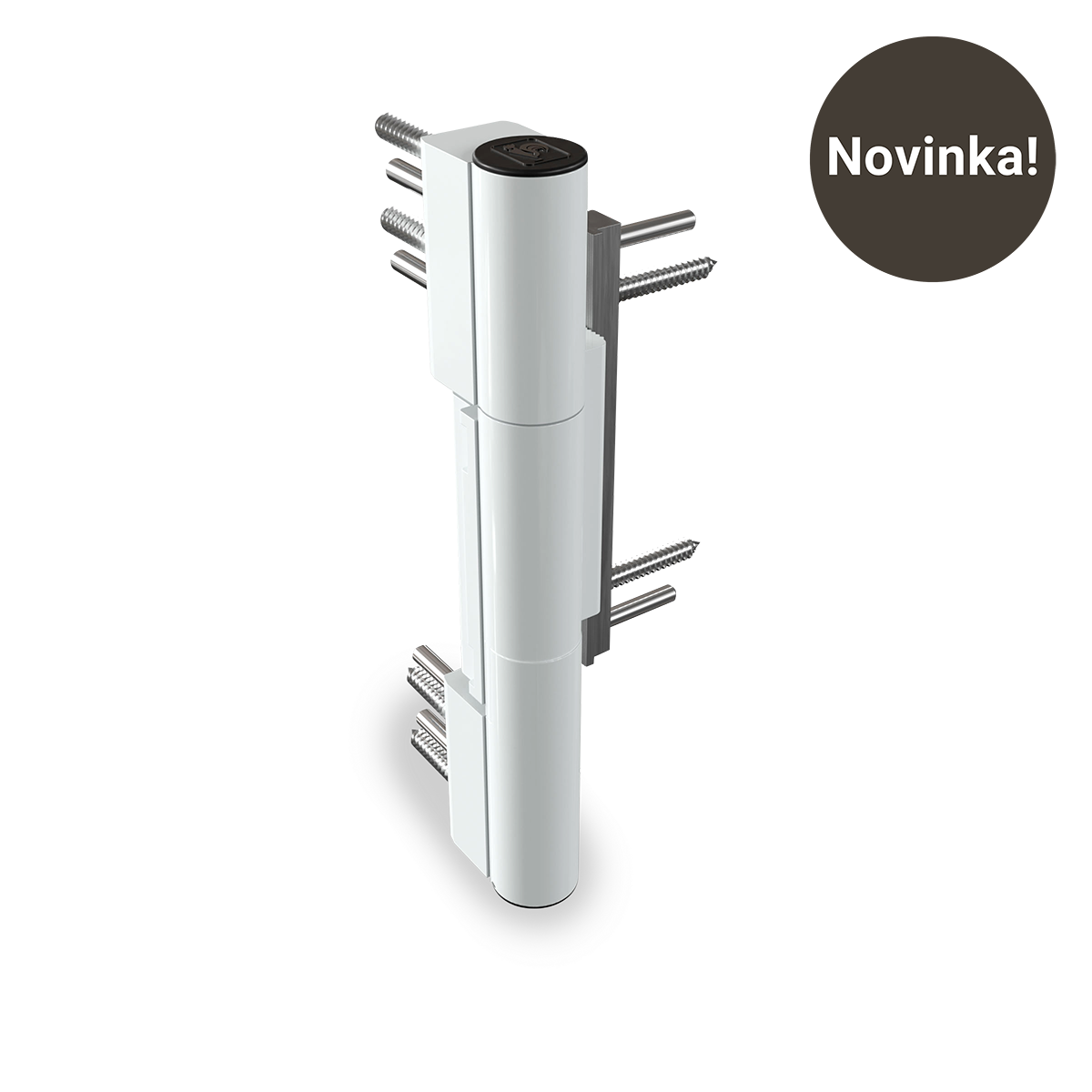

Pri vývoji týchto štyroch typov valcových závesov pre plastové dvere sa kládol dôraz na nenápadný vzhľad a zároveň aby uniesli bežné plastové dvere. Podľa prevedenia použitých profilov unesú trojdielne závesy až 120 kg, dvojdielne závesy unesú 90 kg. Pokiaľ sú dvojdielne závesy upevnené len do plastu – nie do výstuhy – unesú len 80 kg.
Pre všetky bežne používané profily
Aby bolo zaručené najlepšie napojenie závesu a krídla dverí, ponúkame dva tvary krídlovej časti: KT-RKN pre kolmú hranu krídla (0°) a pre ľahko skosenú hranu krídla (5°). Výrobca dverí si môže vybrať vhodnú variantu. Oba varianty je možné použiť na krídla presadené od 16,5 až po 26 mm. Výrobcovia dverí uľahčia prácu aj vŕtacia šablóna.
Nastavenie v šiestich smeroch pri zavesenom krídle: • vo zvislom smere ± 3 mm • vo vodorovnom smere ± 3 mm • prítlak na tesnenie ± 1 mm
Zavesenie a zvesenie krídla je veľmi jednoduché.
Oblasti použitia
vchodové dvere
vedľajšie dvere
bytové dvere
funkčné dvere, napr. na únikových cestách
Materiál
Vyrobené z presne pretlačovaných duralových tyčí
Spôsob upevnenia
Upevnenie závesu na profily pomocou dodávaných pripevňovacích skrutiek
Prevedenie
Rozsahy presadenia: 16,5 – 26,0 mm
Nosnosť
Dovolená nosnosť až max. 120 kg – podľa profilov dverí
Nastavenie
Pri zavesenom krídle plynule v 6 smeroch: • Nastavenie vo vodorovnom smere plynulo ± 3 mm • Nastavenie vo zvislom smere plynulo ± 3 mm • Nastavenie prítlaku na tesnenie plynulo ± 1,0 mm
Farebné prevedenie
V odtieňoch podľa RAL
0°/Adaptér s dlhými kolíkmi
Pomocou skrutiek
Pomocou samozávrtných skrutiek
Pomocou skrutiek
K86110101 = EV1 čierne plastové diely
K861G0101 = RAL 9016 biele plastové diely
K86190101 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Pomocou samozávrtných skrutiek
K86110001 = EV1 čierne plastové diely
K861G0001 = RAL 9016 biele plastové diely
K86190001 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
5°/Adaptér s dlhými kolíkmi
Pomocou skrutiek
Pomocou samozávrtných skrutiek
Pomocou skrutiek
K86210101 = EV1 čierne plastové diely
K862G0101 = RAL 9016 biele plastové diely
K86290101 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Pomocou samozávrtných skrutiek
K86210001 = EV1 čierne plastové diely
K862G0001 = RAL 9016 biele plastové diely
K86290001 = zvláštna farba, napr. Silbermetallic 003 čierne plastové diely
Certifikát CE
KT-RKN, 3-dielný: 3 7 4 0 1 0/4 (5*) 1 11
Druh
Ikona
Trieda
Význam
Trieda užívania
3
Trieda 3, intenzívne použitie. Závesy pre dvere, ktoré sú vystavené častému používaniu.
Životnosť
7
Trieda 7: 200.000 cyklov (iba dverné závesy)
Hmotnosť testovaného krídla
4
Trieda 4, hmotnosť skúšobných dverí je 80 kg.
Požiarná odolnosť
0
Trieda 0: nevhodné pre protipožiarné a dymotesné dvere (EN 1634-1)
Bezpečnosť
1
Základné požiadavky na bezpečnosť použitia musí spĺňať všetky pásky. Preto tu existuje iba trieda 1.
Odolnosť proti korózii
0/4 (5*)
Trieda 0: Žiadna ochrana proti korózii/Trieda 4: 240 hodín testu soľným postrekom (Trieda 5: 480 hodín testu soľným postrekom*)
Odolnosť proti vlámaniu
1
Trieda 1: vhodné pre dvere odolné voči vlámaniu. Záleží ale na posúdení odolnosti celej konštrukcie dverí.
Bandklasse
11
Trieda 11: Závesy v tejto triede spĺňajú požiadavky pre náročné použitie
Klasifikácia KT-RKN 3-dielný
Klasifikácia 3 7 4 0 1 0/4 (5*) 1 11 udáva: záves pre vysoké namáhanie (3); skúšaný na 200.000 (7) cyklov pre zaťaženie 80 kg (4); nie je vhodný pre protipožiarne (0) dvere; piata pozícia (1) na bezpečné používanie dverí; veľmi vysoká odolnosť proti korózii (5); vhodný pre dvere odolné proti vlámaniu (1); trieda závesov (11).
*) Protikorózna trieda podľa normy DIN EN 1670:2007. Trieda 0 = bez povrchovej úpravy. Trieda 4 = vysoká odolnosť. Trieda 5 = veľmi vysoká odolnosť pri použití špeciálnych farieb.
